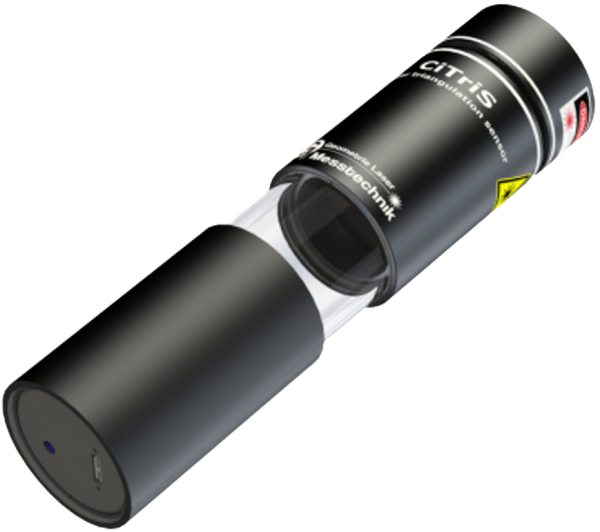

CiTriS Cirkulär trianguleringssensor

CiTriS är en kompakt 360° lasersensor som skannar rör och hålrum med upp till 3600 mätpunkter per varv och levererar exakta 2D-tvärsnitt – snabbt, flexibelt och pålitligt.

Cirkulär trianguleringssensor

Ett nytt steg inom lasermätning

Sensorn mäter insidan av borrhål, rör, behållare och andra hålrum. Den radiella lasern skannar ytan inifrån, och gör det runt hela 360° med 3600 mätpunkter.

Som ett resultat får du ett exakt 2D-tvärsnitt som visar formen tydligt. Dessutom finns sensorer med olika mätområden att välja mellan, beroende på vad du behöver.

CiTriS – Cirkulär Trianguleringssensor

Mätprincip: Cirkulär lasertriangulering / Cirkulärt ljussnitt
Laser: Cirkulär laser (synlig)
Laserklass: II M
Datagränssnitt: USB 3.0 / PoE
Cirkulär upplösning: 3600 radiella mätpunkter över 360°
Sensorhusets diameter: ø 55,9 mm
Trigger: TTL
Skanningshastighet: Upp till 90 mätningar per sekund
Arbetstemperatur: 10–40 °C (32–140 °F)

Leveransomfattning

Cirkulär trianguleringssensor
USB 3.0-kabel, 5 m (andra längder tillgängliga)
Triggkabel
Användarmanual

CiTriS Cirkulär Trianguleringssensor – en smart och flexibel sensor

CiTriS – Circular Triangulation Sensor är en smart och flexibel sensor som är gjord för att mäta insidan av rör, hål, behållare och andra utrymmen. Den använder en cirkulär laser som syns, och den skannar insidan med stor noggrannhet. Tack vare 3600 mätpunkter runt hela varvet (360°) får du exakta 2D-bilder som visar formen och eventuella fel.

Sensorn är också liten och smidig, med ett hölje som bara är ø 55,9 mm, vilket gör den lätt att använda även i trånga utrymmen. Mätdata skickas snabbt via USB 3.0 eller PoE, vilket gör att du kan arbeta flexibelt och snabbt med datan. Dessutom kan den göra upp till 90 mätningar per sekund, vilket passar både stationära och rörliga mätningar.

Systemet fungerar bra i temperaturer mellan 10 och 40 °C och startas enkelt med en TTL-signal. I leveransen ingår sensorn, en 5 meter lång USB 3.0-kabel (finns även andra längder), en triggkabel och en användarmanual.
