MetraSCAN BLACK2

MetraSCAN 3D BLACK2

Portabel optisk CMM och 3D-scanner för flexibel kvalitetskontroll i produktionsmiljö

MetraSCAN BLACK2 är nästa generation av FARO Creaforms optiska CMM och 3D-scanner, utvecklad för snabb och noggrann 3D-mätning direkt på produktionsgolvet. Med ISO-certifierad mätnoggrannhet, förbättrad flexibilitet och nya fristående skanningsmöjligheter är MetraSCAN BLACK2 en kraftfull lösning för kvalitetskontroll, inspektion och reverse engineering av både små och stora komponenter.

Total flexibilitet för alla typer av inspektioner

MetraSCAN BLACK2 är utvecklad för kvalitetskontroll i verkliga produktionsmiljöer där precision, flexibilitet och effektivitet är avgörande.

Systemet kan användas i tre olika arbetslägen: tillsammans med C-Track för snabb och exakt mätning av komponenter i alla storlekar, i fristående läge för snabba kontroller i trånga eller svåråtkomliga utrymmen samt tillsammans med HandyPROBE för kontaktmätning när högsta noggrannhet krävs.

Den flexibla 3-i-1-arkitekturen gör att samma system kan anpassas efter olika arbetsuppgifter och produktionsmiljöer, vilket minskar behovet av flera separata mätsystem.

Utvecklad för produktionsgolvet

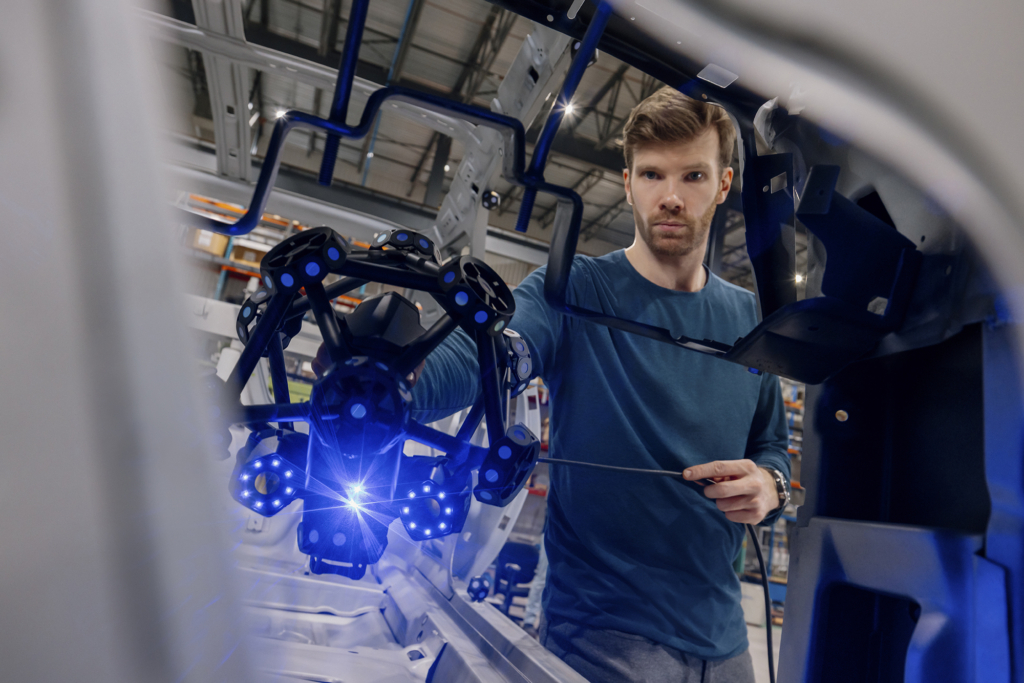

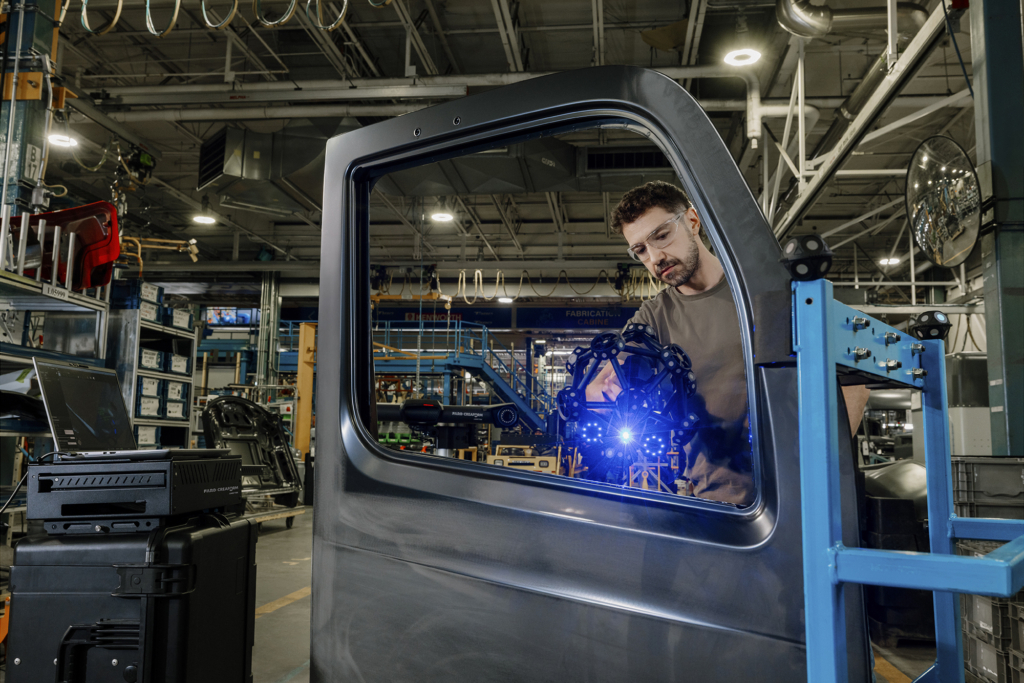

Till skillnad från traditionella mätsystem påverkas MetraSCAN BLACK2 inte av vibrationer, rörelser eller varierande temperaturer i produktionsmiljön.

Den dynamiska kompensationen för omgivningspåverkan säkerställer tillförlitliga mätresultat även när komponenten eller omgivningen rör sig, vilket gör systemet idealiskt för kvalitetskontroll direkt i produktionen.

Resultatet är kortare inspektionstider, snabbare arbetsflöden och hög mätsäkerhet – utan att komponenterna behöver flyttas till ett mätlabb.

Snabbare och smartare arbetsflöden

MetraSCAN BLACK2 erbjuder flera nya funktioner som effektiviserar hela mätprocessen.

Den nya fristående skanningen gör det möjligt att arbeta utan C-Track när applikationen kräver maximal rörlighet. Systemet har dessutom automatisk volymutökning, intelligenta hjälpmedel för uppställning och automatisk slutare som optimerar skanningen i olika ljusförhållanden.

Med upp till 46 blå laserlinjer, hög skanningshastighet och avancerad realtidsspårning kan stora komponenter digitaliseras snabbare än tidigare.

Kraftfull mjukvara för hela mätprocessen

MetraSCAN BLACK2 använder den senaste plattformen Creaform.OS, som ger ett modernt och intuitivt användargränssnitt med guider och utbildningsmaterial för en snabb start.

Tillsammans med Creaform Metrology Suite får användaren tillgång till kraftfulla moduler för:

• Scan-to-CAD
• Dimensionell inspektion
• Automatiserad kvalitetskontroll
• Dynamisk spårning av objekt

Programvaran effektiviserar hela arbetsflödet – från skanning till färdig analys och rapportering.

Tekniska specifikationer

• Noggrannhet (fristående läge): 0,020 mm + 0,040 mm/m
• Volymetriska noggrannheten: 0,064 mm
• Ljuskälla: 46 blå laserlinjer + 1 extra laserlinje
• Rekommenderad detaljstorlek: 0,2–10 m
• Arbetslägen: C-Track, Dynamic Tracking och Stand-alone
• Probing: Kompatibel med HandyPROBE
• Acceptance Test: VDI/VDE 2634 Part 3 och ISO 10360
